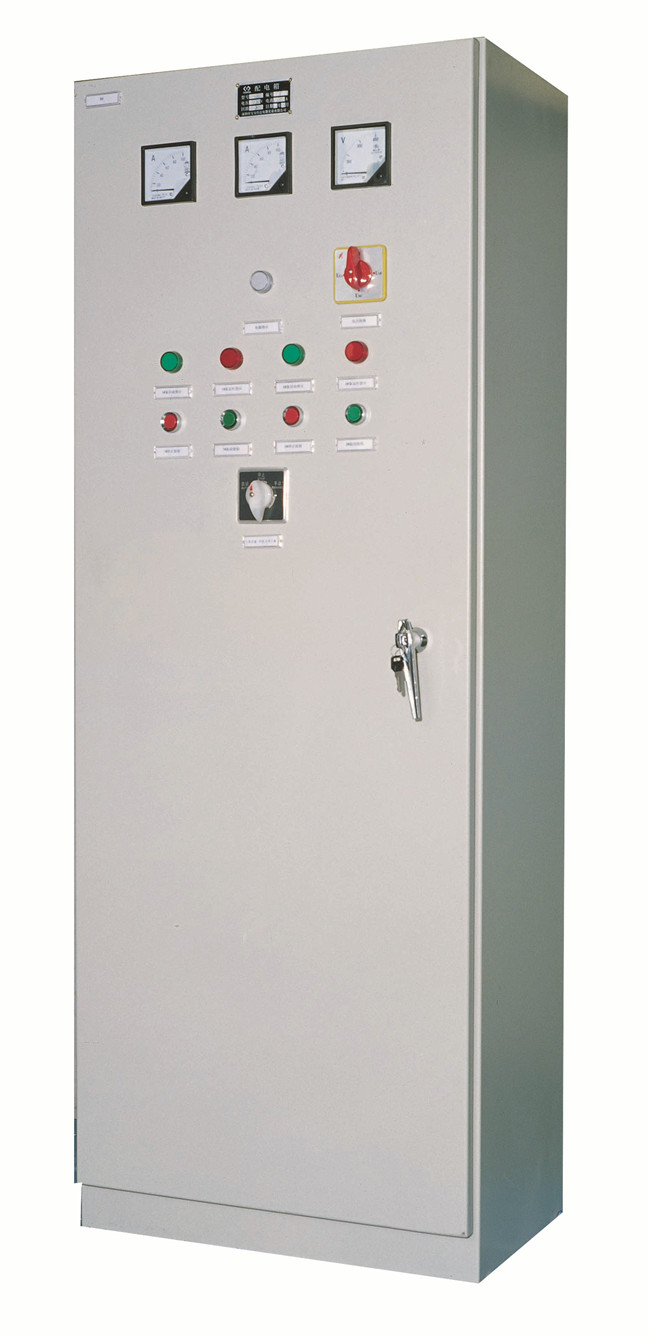

产品名称：XL系列配电箱
品牌：玉祥公司
型号：XL系列
类别：低压产品
【产品说明】
1.产品概述
XL配电箱全称是XL型低压动力配电箱。它采用国内自行设计的组件，结构紧凑，检修方便，线路方案可以灵活组合。配电箱除装有空气断路器作为短路保护外，还装有接触器和热继电器，箱前门可装操作按钮和指示灯等元件。
本设备符合国际电工委员会IEC439-1《低压开关设备和控制设备装置》、我国GB7251-1997《低压开关设备和控制设备装置》、我国国家标准与机械工业协会的JB/T9661-1999以及CQC的CCC国家强制认证内容。
2.产品用途
XL系列型交流低压配电箱是交流50HZ，额定电压380V或660V的三相四线或五线制的低压配电系统中动力配电及照明之用。
【适用范围】
本设备适用于发电厂、变电站、大型建筑、高层楼宇、机场、医院、剧院、体育场、港口、地下设施、工矿企业等。XL型配电箱在交流电压500伏及以下的三相四线或三相五线系统作动力配电之用。XL型配电箱系户内装置靠墙安装，屏前检修。
【产品特点】
XL型配电箱属于封闭式，外壳用钢板弯制而成，刀熔组合开关操作手柄于箱前右柱上部，可以作为切换电源之用。配电箱前面装有一只电压表，指示汇流母线的电压。配电箱前面有门、门打开后，配电箱内全部设备敞露、便于检修维护。本配电箱均采用国内自行设计的型组件，具有结构紧凑，检修方便，线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外，还装有接触器和热继电器，箱前门可装操作按钮和指示灯。
1.分为两种型式,箱体高度为1600mm和1700mm的为普通型,箱体独立安装,根据要求顶部可开进出线孔;箱体高度为1800mm的带顶母线,箱顶装有可拆卸的盖板,方便母线安装和拆卸。
2.箱体用型钢做框架,门板及侧,后封板均为可拆式,安装版及侧梁可以调节,安装检修灵活,方便,结构紧凑,通用性好。
3.采用精铸可调门铰,门开启大于135度。
4.箱体内的安装支架在元件安装完后,可以整体调节。
5.可根据不同的使用环境来安装进出线,通用性好,可多台组合使用。
