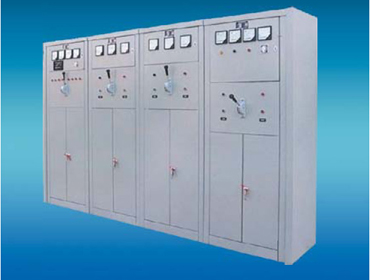

产品名称：PGL1/2交流低压配电屏
品牌：玉祥公司
型号：PGL1/2
类别：高压产品
【产品说明】
1.产品概述
PGL2型交流低压配电屏，柜体由优质钢板、冷弯焊接而成，具有结构合理，电路配置安全，防护性能好，分断能力高，动热稳定性好，运行安全可靠等优点。是新一代低压开关设备，电网改造首选产品。
本产品技术性能符合GB7251和GB4720标准。
2.产品用途
PGL1型交流低压配电屏用于发电厂、变电站、工矿企业的交流50HZ，额定工作电压不超过交流380V的低压配电系统中作为动力、配电、照明、之用。
3.产品使用环境条件
（1）周围空气温度不高于+40度，不低于-5度，24小时内的平均温度不得高于+35度。
（2）空气清洁，相对湿度在最高温度为40度时不超过50%，在温度较低时，允许有较高相对湿度。例如：+20度时为
90%。
（3）海拔高度不超过2000m。
（4）安装倾斜度不超过5度。
（5）无剧烈震动和冲击的地方及不足以腐蚀电器元件的场所。
【适用范围】
用于发电厂、变电站、工矿企业等。
【产品特点】
PGL1、2型交流低压配电屏具有结构合理，电路配置安全，防护性能好，分断能力高，动热稳定性好，运行安全可靠等优点，是新一代低压开关设备，电网改造首选产品。该产品每一个主电路方案对应一个或数个辅助电路方案。使用户在选取主电路方案后，可很方便地从对应的辅助电路方案中选取合适的电气原理图，从而减轻了用户的设计工作量，提高了工作效率；取消了多回路小电动机控制方案，使主电路方案更加简洁合理。有关多回路小电动机的控制方案，建议选取动力箱系列产品；本产品屏宽尺寸分400、600、800、1000mm四种，每一屏可作为一独立单元，也能以屏为单元组合成各种不同方案，以便用户选用。
本产品结构特点：
1.本产品系户内固定安装，为开启式双面维护的低压配电装置。
2.其壳体采用薄钢及角钢焊接组合而成，屏前有门，屏上方的仪表板为开启式小门，可装设指示仪表，组装的屏与屏之间加有钢板弯制而成的隔板，这样就减少了由于一个单元（一面屏）内部故障而使事故扩大的可能，屏后骨架上方，装有防护罩的主母线安装于绝缘框上，有效防止上方坠落金属物件造成主母线短路的恶性事故。
3.中性母线设置二屏的下方绝子上，壳体内外均有防护漆层，始端屏终端屏可加防护板。
4.本产品具有良好的保护接地系统，主接地点焊接在骨架的下方，仪表门也有接地点与壳体相连。这样就构成了完整的接地保护电路。由于这个接地保护电路的可靠性，防止操作者触电的防护性能大大加强。
