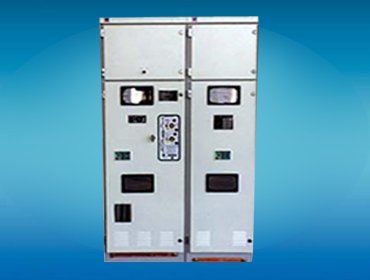

产品名称：压气式环网柜（配VI开关）
品牌：玉祥公司
型号：VI
类别：高压产品
【产品说明】
1.产品概述
“环网柜”是负荷开关柜和组合电器柜应用于环网供应单元的统称。环网柜具有无油、无毒、无燃火及爆炸危险的优点，并同时配置手动和电动操作机构，为实现自控及遥控提供了前提条件。HXGN型户内高压真空负荷开关柜（环网柜）是三相交流户内高压配电设备。
适用于额定电压3.6-12kV、额定频率50Hz的户内交流高压成套装置。符合国家标准GB3906-91《3-35kV户内交流金属封闭开关设备》、KL404/T《户内交流高压开关柜定货技术条件》及国际是工委员会IEC-298《交流金属封闭开关设备和控制设备》标准。
2.产品用途
适用于10kV的环网供电单元及终端供电单元作接受、控制和分配电能之用，特别适用于配电变压器的保护，所以广泛适用于城市电网、工矿企业、住宅小区、高层建筑、学校、公园等场所的配电系统。
3.产品使用环境条件
（1）海拔高度：不超过1000m；
（2）周围环境温度：-25℃～＋40℃；
（3）周围相对湿度：日平均值不大于95%，月平均值不大于90%；
（4）周围空气应不受腐蚀性或可燃性气体，水蒸气等明显污染，无经常性的剧烈震动；
（5）地震烈度：8度。
当使用条件不同或有特殊要求时需与制造厂协商。
【适用范围】
适合在电力系统、工业配电、高层建筑、户外开关箱、箱式变电站等地方。
【产品特点】
1.采用先进的旋转压气式灭弧技术，灭弧能力更强。气箱使用3mm厚的不锈钢材料采用先进激光技术焊接而成，产品结构强度高、气密性好，外形美观。
2.独有的可视窗口设计，方便进行负荷开关的状态观察，使操作更加安全可靠。
3.产品设计快速接地开关，保证设备能安全、可靠的接地。
4.使用的材料90%都是金属材料，当产品使用寿命到期后，可进行回收处理，不对环境造成破坏。
5.为了满足不同用户安装的要求，设计了两种扩展方式：侧边扩展（侧扩）与顶部扩展（顶扩）。
6.具有方便的组合方案，不但具有共箱式模块的产品，同时还具有单个模块的产品，组合更加方便灵活。
7.负荷开关、负荷开关-熔断器组合电器、断路器功能单元模块宽度均一致，体积小，方便安装在空间受限的地方。
